去年末に新しくなったホンダライフDIVAにパナソニックCN-HW800Dを取り付け

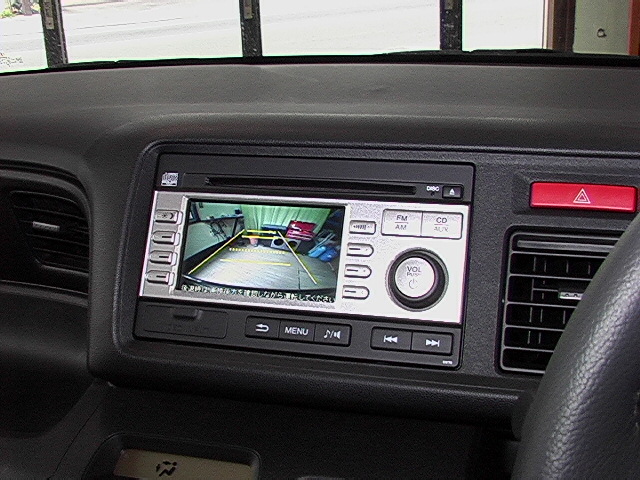

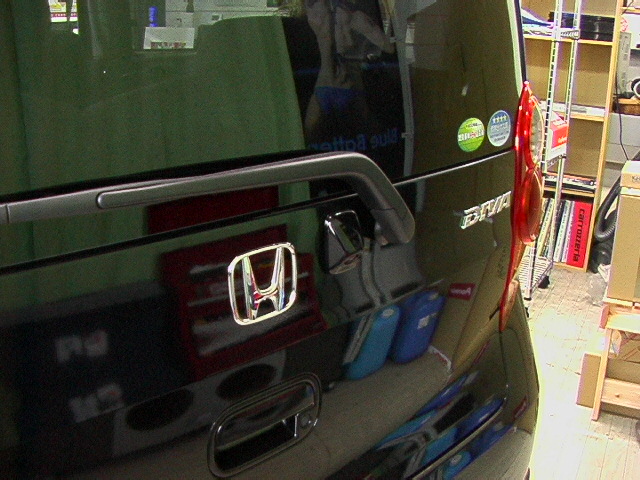

テレビCMでもやってますがバックカメラとモニターが標準装備
モニターを外して社外ナビをつける場合そのままでは接続できません
このお客様もあっちこっち(どこ?)で「出来ません」と断られたようで･･･
まぁバラして見てみれば何とかなるだろうと思い、お客様に長めに時間をいただき作業開始
ホンダから配線図をもらい確認してみるとカメラ電源が6Vで作動
12Vのままでも映る事を確認しましたが、カメラ本体が壊れる可能性もある為12V→6Vの電圧変換を用意

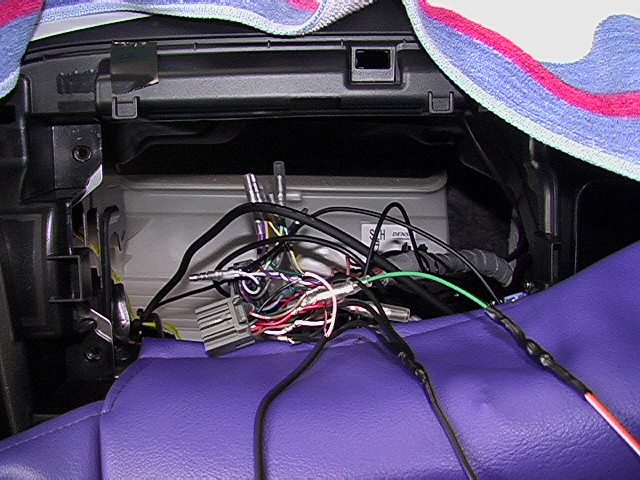

配線図とにらめっこしながら、変換器･リバース信号･アース･カメラ映像用RCAピンケーブルなどを半田付け

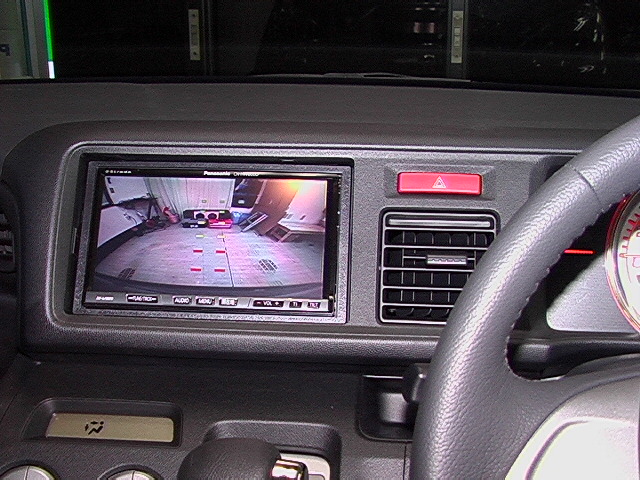

で完成しました
カメラ用にRCAピンケーブルを使っているナビ(パナソニック･カロッツェリア･アルパインなど)は取り付け可能です
4Pカプラーを使用しているイクリプスも取り付けできます
